ID tematu: 70556 Skopiuj do schowka Wykres XY z linią trendu
Autor Wiadomość
Kacpi92
Świeżak


Wersja: Win Office 365
Posty: 4
Wysłany: 31-03-2021, 13:57   Wykres XY z linią trendu

Dzień dobry,
Mam problem z samym nazwaniem tematu dlatego wyszedł pokraczny.
Chciałbym wyjść z XX wieku i porzucić papier milimetrowy.
Wykonując pomiar tzw. fotometrią płomieniową ustala się najpierw wzorce.
Wygląda to tak że na osi pionowej mamy wartości 1, 2, 4, 5, 10, 20 a im przypisane są poziome wartości np 1 - 12, 2 - 28, 4 - 45 itd.
Wzorce za każdym dniem pomiarów są inne, więc musi to być edytowalne.
Na podstawie owych ko-ordynatów wytycza się linię trendu, która 'mniej więcej' przechodzi przez punkty.
Potem na papierze milimetrowym lokalizuje się zmierzone wartości - 33, 56, 79 itd., mnoży i uzyskuje koncentracje wybranego pierwiastka w spalonej próbce.
Chciałbym wiedzieć czy i jak sobie skonstruować taki wykres, żeby po najechaniu na linię zobaczyć jaka jest jej wartość - szukam np 33 sunąc po osi i widzę że odpowiada np 4,9 czyli po przemnożeniu ~1225 mg na 100 g powiedzmy potasu.
Wykreślanie tych prostych na papierze jest dość niefortunne. :mrgreen:
Nie wiem jak się do tego zabrać, z Excela korzystam dużo i od dawna, ale na mocno laickim poziomie.
Dzięki za uwagę ;-)
P.S. Gdyby to wszystko było napisane zbyt pokrętnie to mogę załączyć zdjęcie takiego wykresu.
Pozdrawiam serdecznie.
ID posta: 403016 Skopiuj do schowka


Maciej Gonet
Excel Expert


Wersja: Win Office 2016
Pomógł: 2118 razy
Posty: 6628

Wysłany: 31-03-2021, 14:51

Witaj na Forum!
Załącz, ale nie zdjęcie, tylko plik Excela z przykładowymi danymi.
Dokładnie tak, jak sobie to wyobraziłeś, żeby był podgląd wartości po najechaniu myszką na wykres, to będzie dość trudne, ale wyliczenie wartości w komórce jest jak najbardziej możliwe i to jest standardowe zadanie dla Excela, które można wykonać na kilka sposobów.
Wyjaśnij jeszcze, czy Twoja linia kalibracyjna (wzorcowa) jest zawsze linią prostą, czy czasem nieco zakrzywioną i czy zawsze przechodzi przez początek układu współrzędnych.
ID posta: 403023 Skopiuj do schowka


umiejead
Excel Expert


Wersja: Win Office 2013
Pomógł: 797 razy
Posty: 4311
Wysłany: 31-03-2021, 14:53

Witamy na Forum.

Załącz wszystko co masz (bo takie "powiedzmy: potasu" nic nam nie mówi (a o szklaną kulę ostatnio trudno... :mrgreen: ))
.
_________________
.
Jak poprawnie opisać problem: http://www.excelforum.pl/...ika-vt59262.htm
Chcesz precyzyjną odpowiedź - zadaj precyzyjne pytanie.
ID posta: 403024 Skopiuj do schowka


Kacpi92
Świeżak


Wersja: Win Office 365
Posty: 4
Wysłany: 31-03-2021, 15:45

Dzięki za szybką odpowiedź :)
Zacznę od końca - powiedzmy potasu bo to już dygresja bez znaczenia, chodzi tylko o odczytanie wartości, to że napisałem że po odczytaniu jeszcze ją mnożę i dostaje wynik w pierwiastku X jest dla sprawy bez znaczenia, tylko kontekstowe.

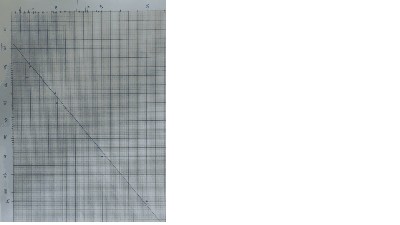

Moja linia jest zawsze prosta i nie zawsze zaczyna się na 0-0. W załączniku analogowy wariant takiego wykresu i mój zamysł cyfrowy który daje mi znacznie bardziej idealną linie niż jakiekolwiek ręczne założenie. To oczywiście bardzo dużo dla dokładności wyniku, ale niewiele dla sprawności, bo dla obrazu sytuacji - po jednym dniu jest do wyrysowania 4 osobne linie i odczytanie ponad 160 wartości.

Plik ściągnięto 6 raz(y) 56 KB

wykres XY.xlsx
Pobierz Plik ściągnięto 5 raz(y) 15.64 KB

ID posta: 403029 Skopiuj do schowka


Marecki
Excel Expert



Wersja: Win Office 2019
Pomógł: 2530 razy
Posty: 8431
Wysłany: 31-03-2021, 17:06

Kacpi92, Chodzi Ci o odczytanie koordynatów x i y, z położenia kursora na linii trendu ?
Coś w takim stylu jak pokazane jest na tym wykresie ?
'https://stooq.pl/q/a2/?s=wig&i=d&t=c&a=lg&z=156&ft=20200925&l=0&d=1&ch=1&f=1&lt=0&r=3&o=1
_________________
Hardware - ta część komputera, którą można kopnąć kiedy software przestanie funkcjonować.

Szkolenia z Excela , FB
Office 2019 Professional Plus , Windows 10 x64
Pozdrawiam, były mkkk23 teraz Marecki.
ID posta: 403032 Skopiuj do schowka


Maciej Gonet
Excel Expert


Wersja: Win Office 2016
Pomógł: 2118 razy
Posty: 6628

Wysłany: 31-03-2021, 17:10

Na podstawie tych danych możesz wyznaczyć równanie linii trendu i wyświetlić je sobie na wykresie (jako opcje linii trendu) oraz obliczyć parametry linii trendu za pomocą funkcji np. NACHYLENIE, ODCIĘTA, R.KWADRAT.
Prognozę wartości Y możesz wyznaczyć funkcją REGLINX.
Można to też powiązać z kontrolką np. pokrętła, żeby łatwiej było modyfikować wartości x.
Jeśli to za mało, to napisz co jeszcze potrzebne, może da się zrobić.
Z tym jeżdżeniem myszką po wykresie, to dużo zachodu, ja się nie podejmuję, zwłaszcza, że ten sam efekt łatwo uzyskać w arkuszu.

wykres XY.xlsx
Pobierz Plik ściągnięto 6 raz(y) 18.13 KB

ID posta: 403033 Skopiuj do schowka


Kacpi92
Świeżak


Wersja: Win Office 365
Posty: 4
Wysłany: 31-03-2021, 17:48

Marecki napisał/a:
Kacpi92, Chodzi Ci o odczytanie koordynatów x i y, z położenia kursora na linii trendu ?
Coś w takim stylu jak pokazane jest na tym wykresie ?
'https://stooq.pl/q/a2/?s=wig&i=d&t=c&a=lg&z=156&ft=20200925&l=0&d=1&ch=1&f=1&lt=0&r=3&o=1


Chodzi mi dokładnie o to, tyle że z prostą linią trendu :D

Maciej Gonet napisał/a:
Na podstawie tych danych możesz wyznaczyć równanie linii trendu i wyświetlić je sobie na wykresie (jako opcje linii trendu) oraz obliczyć parametry linii trendu za pomocą funkcji np. NACHYLENIE, ODCIĘTA, R.KWADRAT.
Prognozę wartości Y możesz wyznaczyć funkcją REGLINX.
Można to też powiązać z kontrolką np. pokrętła, żeby łatwiej było modyfikować wartości x.
Jeśli to za mało, to napisz co jeszcze potrzebne, może da się zrobić.
Z tym jeżdżeniem myszką po wykresie, to dużo zachodu, ja się nie podejmuję, zwłaszcza, że ten sam efekt łatwo uzyskać w arkuszu.


To beznadziejne, ale nic nie zrozumiałem 😅 będę miał chwilę to zapoznam się z opisem tych funkcji. Dzięki :)
ID posta: 403036 Skopiuj do schowka


Marecki
Excel Expert



Wersja: Win Office 2019
Pomógł: 2530 razy
Posty: 8431
Wysłany: 31-03-2021, 17:55

Aaaa, to nie wiem jak to zrobić. :haha

Tak na serio.
Linka podałem tylko po to, by zobrazować problem.
Sam z chęcią poznał bym takie rozwiązanie.

Na ten czas dodałem do wykresu - rozwiązania Macieja jeden "bajer", może go zaakceptujesz.

Kacpi92 napisał/a:
To beznadziejne
Jak zerkniesz do mojego załącznika to beznadzieja może okazać się nadzieją, bo zrozumiesz po co takie wyliczenia.

wykres XY(1)(1).xlsx
Pobierz Plik ściągnięto 7 raz(y) 18.05 KB

_________________
Hardware - ta część komputera, którą można kopnąć kiedy software przestanie funkcjonować.

Szkolenia z Excela , FB
Office 2019 Professional Plus , Windows 10 x64
Pozdrawiam, były mkkk23 teraz Marecki.
ID posta: 403037 Skopiuj do schowka


Marecki
Excel Expert



Wersja: Win Office 2019
Pomógł: 2530 razy
Posty: 8431
Wysłany: 31-03-2021, 22:30

Jeszcze jedno rozwiązanie, znalezione w sieci, więc za bardzo nie testowane.
Być może będziesz musiał dopasować w kodzie wielkość zmiennych aX i aY do swojej rozdzielczości.
Zerknij na rozwiązanie z załącznika.
Koordynaty masz podane w arkuszu "Arkusz1" po kliknięciu w arkuszu "Wykres1"
Patrz załącznik.

wykres XY.xlsm
Pobierz Plik ściągnięto 9 raz(y) 27.89 KB

_________________
Hardware - ta część komputera, którą można kopnąć kiedy software przestanie funkcjonować.

Szkolenia z Excela , FB
Office 2019 Professional Plus , Windows 10 x64
Pozdrawiam, były mkkk23 teraz Marecki.
ID posta: 403047 Skopiuj do schowka


Kacpi92
Świeżak


Wersja: Win Office 365
Posty: 4
Wysłany: 01-04-2021, 18:56

Jesteście geniuszami :shock:

Dopiero usiadłem do kompa i zupełnie nie nadaje się do analizowania tego, widzę że działa, wkrótce spróbuje ogarnąć jak działa, żeby nie być gamoniem który nawet nie ogarnia, jak działa gotowiec. Jak bym miał jakieś problemy to pewnie zgłoszę się na PW z pytaniami. Temat do zamknięcia, mam nadzieje że komuś podobnie jak mnie, uratuje to kilka godzin z życia. Ogromnie dziękuje!
ID posta: 403075 Skopiuj do schowka


Marecki
Excel Expert



Wersja: Win Office 2019
Pomógł: 2530 razy
Posty: 8431
Wysłany: 01-04-2021, 19:18

Kacpi92 napisał/a:
Jak bym miał jakieś problemy to pewnie zgłoszę się na PW
PW nie jest miejscem do rozwiązywania problemów.
Regulamin napisał/a:
1.5 Pisania do obsługi forum na GG, e-mail, PW itp., jeśli sobie tego nie życzą. Domyślnie sobie tego nie życzą,
_________________
Hardware - ta część komputera, którą można kopnąć kiedy software przestanie funkcjonować.

Szkolenia z Excela , FB
Office 2019 Professional Plus , Windows 10 x64
Pozdrawiam, były mkkk23 teraz Marecki.
ID posta: 403077 Skopiuj do schowka
